Hladno oblikovanje dupleks čeličnih kolutova je uobičajen proizvodni proces, ali povratni udar je značajan izazov koji može utjecati na točnost dimenzija i kvalitetu konačnog proizvoda. Kao pouzdan dobavljač dupleks čeličnih zavojnica, susreo sam se s ovim problemima iz prve ruke i stekao sam vrijedan uvid u to kako efikasno kontrolirati povratni udar.
Razumijevanje Springback in Cold - Formiranje dupleksnih čeličnih zavojnica
Springback je elastični oporavak materijala nakon što je deformisan tokom procesa hladnog oblikovanja. U slučaju dupleks čeličnih namotaja, ovaj fenomen se javlja zbog jedinstvenih mehaničkih svojstava dupleks nerđajućeg čelika. Dupleks čelik kombinira prednosti austenitnog i feritnog nehrđajućeg čelika, što rezultira visokom čvrstoćom i dobrom otpornošću na koroziju. Međutim, ova svojstva ga čine sklonijim povratnom udaru u odnosu na neke druge materijale.
Faktori koji utječu na povratnu snagu kod dupleks čeličnih namotaja za hladno oblikovanje su brojni. Svojstva materijala igraju ključnu ulogu. Granica tečenja, Youngov modul i karakteristike radnog kaljenja dupleks čelika direktno utiču na količinu povratnog odstupanja. Na primjer, dupleks čelik s većom čvrstoćom popuštanja općenito će pokazati više povratne snage jer zahtijeva više sile da bi se deformirao, a nakon otpuštanja ima tendenciju da se znatno vrati u svoj izvorni oblik.
Parametri procesa formiranja su takođe od vitalnog značaja. Radijus savijanja, količina deformacije i brzina operacije oblikovanja mogu utjecati na povratni udar. Manji radijus savijanja obično dovodi do jačeg povratnog odskoka jer materijal doživljava veća naprezanja tokom savijanja. Dodatno, brzina oblikovanja može utjecati na reakciju materijala, pri čemu sporije brzine oblikovanja ponekad rezultiraju manjim povratnim udarom zbog smanjene osjetljivosti na brzinu deformacije.
Metode kontrole Springback-a
Odabir materijala

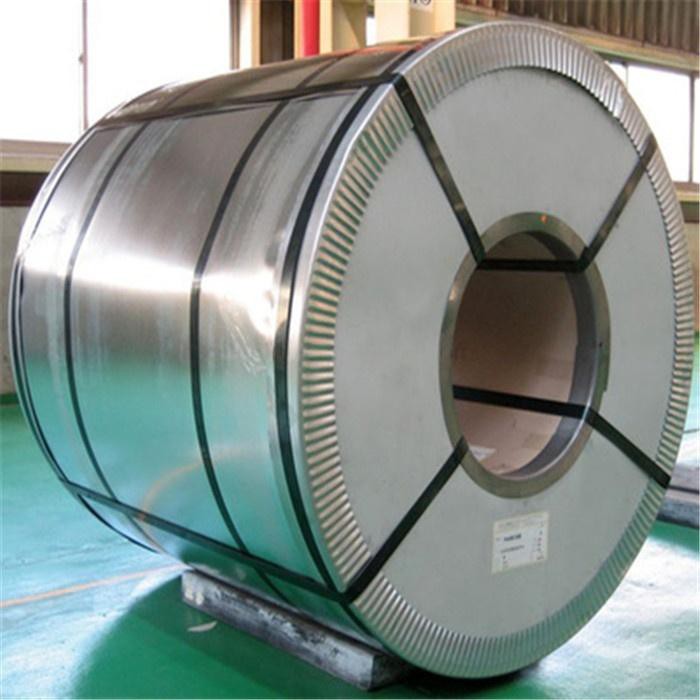

Odabir pravog dupleks čelika je prvi korak u kontroli povratnog udara. Različiti tipovi dupleks čelika imaju različita mehanička svojstva, što može uticati na povratni udar. na primjer,S32750 Super Duplex zavojnica od nerđajućeg čelikaima visoku granicu tečenja i odličnu otpornost na koroziju. Međutim, njegova visoka čvrstoća također može dovesti do značajnijeg povratnog udara. s druge strane,S32550 Duplex zavojnica od nerđajućeg čelikaiS31803 Duplex zavojnica od nerđajućeg čelikaimaju relativno nižu snagu popuštanja i mogu imati manje odskoka.
Prilikom odabira materijala važno je uzeti u obzir specifične zahtjeve aplikacije. Ako su visoka čvrstoća i otpornost na koroziju glavni prioriteti, a dizajn može prihvatiti malo povratne snage, S32750 može biti prikladan izbor. Međutim, ako je tačnost dimenzija kritična, niži stepen čvrstoće kao što je S31803 bi mogao biti prikladniji.
Predtretman materijala
Prethodna obrada dupleks čelične zavojnice također može pomoći u smanjenju povratne snage. Jedna uobičajena metoda je toplinska obrada. Žarenje dupleks čelika prije hladnog oblikovanja može ublažiti unutarnja naprezanja i modificirati mikrostrukturu materijala, čineći ga savitljivijim i manje sklonim povratnom udaru. Proces žarenja uključuje zagrijavanje čelika na određenu temperaturu, a zatim ga hlađenje kontroliranom brzinom. Ovo može poboljšati duktilnost materijala i smanjiti zaostala naprezanja koja doprinose povratnom udaru.
Još jedna metoda pre tretmana je brizganje sačmom. Sačmarenje uključuje bombardiranje površine čelika malim česticama sačme. Ovo stvara tlačna naprezanja na površini, koja se mogu suprotstaviti vlačnim naprezanjima koja uzrokuju povratno opterećenje tijekom hladnog oblikovanja.
Podešavanje parametara procesa formiranja
Modifikovanje parametara procesa formiranja je efikasan način da se kontroliše povratak. Jedan pristup je povećanje sile savijanja. Primjenom veće sile tijekom savijanja, materijal se može deformirati iznad granice elastičnosti, smanjujući količinu elastičnog oporavka. Međutim, ovu metodu treba pažljivo kontrolirati kako bi se izbjeglo prekomjerno deformiranje materijala i izazivanje drugih problema kao što je pucanje.
Radijus savijanja se također može podesiti. Veći radijus savijanja općenito rezultira manjim povratnim oprugom jer materijal doživljava manja naprezanja tijekom savijanja. Međutim, povećanje radijusa savijanja možda nije uvijek izvodljivo ovisno o zahtjevima dizajna.
Brzina operacije oblikovanja također se može optimizirati. Kao što je ranije spomenuto, sporije brzine oblikovanja ponekad mogu smanjiti povratni udar. To je zato što materijal ima više vremena da se opusti i prilagodi deformaciji, smanjujući elastični oporavak.
Post - Forming Compensation
Nakon procesa hladnog oblikovanja, kompenzacija nakon oblikovanja može se koristiti za korekciju povratnog opruge. Jedna uobičajena metoda je prekomjerno savijanje. Savijanjem materijala malo više od željenog ugla, opružni naslon će približiti dio konačnom potrebnom obliku. Ova metoda zahtijeva tačno poznavanje karakteristika povratnog opruge materijala, koje se mogu odrediti eksperimentiranjem i testiranjem.
Druga metoda kompenzacije za postformiranje je korištenje kalupa s podesivim karakteristikama. Ove matrice se mogu podesiti da primjenjuju dodatni pritisak ili silu na formirani dio nakon početne operacije oblikovanja, suprotstavljajući se povratnom oprugu.
Kontrola i ispitivanje kvaliteta
Da bi se osigurala efikasnost metoda kontrole opruge, kontrola kvaliteta i testiranje su od suštinskog značaja. Metode ispitivanja bez razaranja, kao što je ultrazvučno ispitivanje, mogu se koristiti za otkrivanje bilo kakvih unutrašnjih defekata ili promjena u strukturi materijala koje mogu utjecati na povratni udar. Tehnike mjerenja dimenzija, kao što su mašine za koordinatno mjerenje (CMM), mogu se koristiti za precizno mjerenje dimenzija formiranog dijela i njihovo upoređivanje sa projektnim specifikacijama.
Redovno testiranje i praćenje procesa hladnog oblikovanja može pomoći u identifikaciji bilo kakvih trendova ili problema vezanih za povratak. Analizom rezultata ispitivanja mogu se izvršiti prilagodbe izbora materijala, predobrade, parametara procesa formiranja ili metoda kompenzacije nakon oblikovanja kako bi se poboljšao ukupni kvalitet finalnog proizvoda.
Zaključak
Kontrola povratnog opruge u dupleks čeličnim kolutima za hladno oblikovanje je složen, ali ostvariv zadatak. Razumijevanjem faktora koji utječu na povratni oprug, odabirom odgovarajućeg materijala, predobradom materijala, podešavanjem parametara procesa formiranja i korištenjem metoda kompenzacije nakon oblikovanja, možemo efikasno smanjiti povratni udar i poboljšati točnost dimenzija konačnog proizvoda.
Kao dobavljač dupleks čeličnih zavojnica, posvećeni smo pružanju visokokvalitetnih proizvoda i tehničke podrške našim kupcima. Ako ste zainteresovani za kupovinu dupleks čeličnih namotaja ili trebate više informacija o kontroli opruge u hladnom oblikovanju, slobodno nas kontaktirajte za dalju diskusiju i pregovore. Radujemo se što ćemo raditi s vama kako bismo ispunili vaše specifične zahtjeve.
Reference
- ASM priručnik, tom 13A: Korozija: osnove, ispitivanje i zaštita
- Duplex nerđajući čelici: svojstva, obrada i primena Instituta za nikl
- Priručnik za oblikovanje metala: Procesi i primjene od Springera
